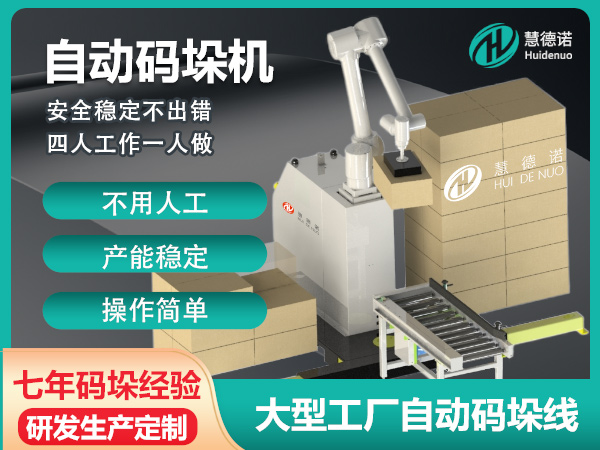

码垛机简介

 INTRODUCTION TO PALLETIZING MACHINE

安装调试仅需1小时

一键切换新产品

每分钟可堆垛6-12个箱子

可存放百种产品规格

前端来料产线一键对接

支持单/双线堆垛,

码放方向自定义

码垛机优势

ADVANTAGES OF PALLETIZING MACHINE

应用广泛广：广泛应用于食品、医药、日化、3C、小家电、印刷、五金等行业领域；

安全稳定性高：工业级力控传感器，具有高度的可靠性和安全性；支持10级碰撞检测和传感器安全检测；发生单一故障时不会丧失安全功能；

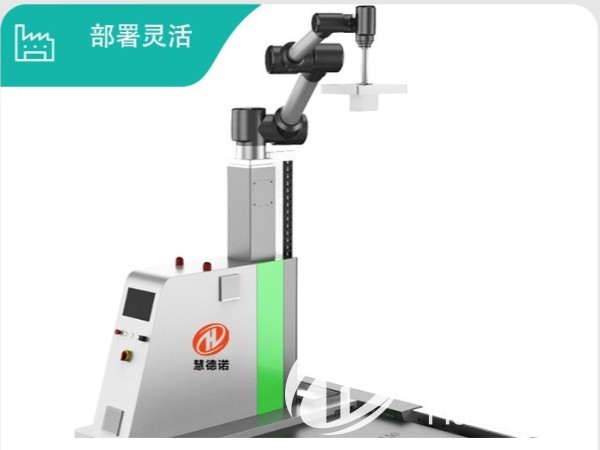

部署灵活：集成设计，轻便灵活，占地面积小；工作站部署新任务设置简单快捷，效率高；

操作简单：零基础即可学会。图形化展示、按步骤操作、无需精通编程语言即可轻松使用机器人，简单高效。半小时可掌握操作，1小时可独立完成新品配置。

柔性生产：多种功能场景快速切换，可以采用人机协作，双机协作、多机协作等实现柔性化生产。

回报周期短：平均6-12个月收回投资成本。

自动码垛机规格

SPECIFICATION OF AUTOMATIC PALLETIZING MACHINE

码垛高度：2200mm（含托盘）

码垛负载： 40kg

码垛速度： 每分钟可堆垛6-14个箱子

工作半径：1700mm

安全功能：碰撞侦测 或（选配红外安全光栅、安全围栏）

触摸操作屏：15.6寸高灵敏电容式触摸工控一体电脑

IP等级：机器手臂IP54， 其余配件皆符合 IP32

输入：支援多项安全输入与输出， 包含紧急停止、 安全防护、 协作模式

软件：HDN协作码垛机器人系统V2.0 软件

安全功能：紧急停止功能、预留外部安全接口（可通过I/O接口控制)

指示灯状态：正常上电时，指示灯红色常亮；下电时，指示灯熄灭

码垛机工作站组成

COMPOSITION OF PALLETIZING MACHINE WORKSTATION

产品组成

主要构件

协作机器人

电箱控制柜+便捷移动式码垛底座（或便捷移动式码垛升降底座）

操作与控制系统

15.6寸高灵敏电容式触摸工控一体电脑

HDN协作码垛机器人系统V2.0 软件

机架组件

便捷移动式固定底座

升降柱模组与拖链

指示灯

末端执行器

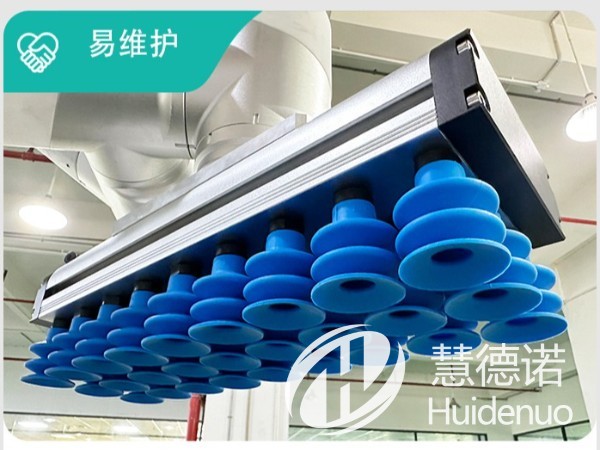

夹具、硅胶吸盘、海绵吸盘

气动组:空气处理组，电磁阀，工具末端的气管

安全防护系统
